Dosierpumpen

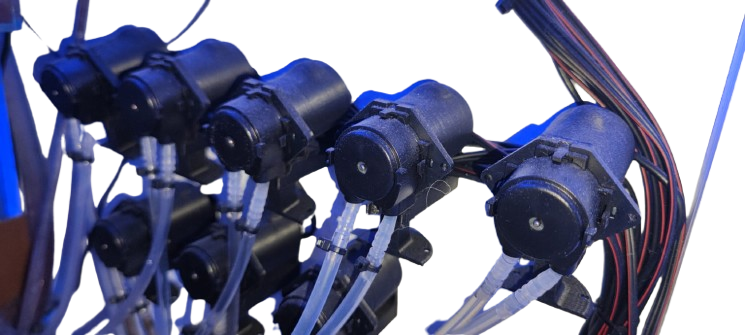

Gehäuse für 4-fach/8-fach Anlagen und Einzelhalterungen.
Wichtige Sicherheitshinweise & Haftungsausschluss (Klicken zum Öffnen)
Diese Dokumentation dient ausschließlich Bildungs- und Demonstrationszwecken. Sie stellt keine geprüfte Industriestandard-Lösung dar. Der gezeigte Aufbau hat im Testbetrieb funktioniert, kann aber Fehler enthalten. Abweichende Komponenten, Lötfehler oder andere Faktoren können natürlich ebenfalls zu unvorhersehbarem Verhalten führen.
2. Eigene Gefahr & FachkenntnisDer Nachbau und Betrieb erfolgt vollständig auf eigene Gefahr. Arbeiten an elektronischen Schaltungen setzen entsprechende Fachkenntnisse voraus. Jeder Aufbau muss vor der Inbetriebnahme zwingend fachgerecht geprüft und durchgemessen werden.
3. Technisches Risiko (ULN2003)
Die verwendeten ULN2003 Treiber sind Low-Cost Bauteile mit geringer Leistungsgrenze.
Bei Überlastung (z.B. Blockade, zu starke Motoren) kann der Chip durchbrennen und dabei
dauerhaft leitend werden.
GEFAHR: Die Pumpe läuft dann dauerhaft weiter!
Nutze diesen Aufbau daher NIEMALS unbeaufsichtigt für kritische Dosierungen, ohne zusätzliche
mechanische oder elektrische Sicherheitsvorkehrungen (z.B. begrenzte Vorratsbehälter).
Wir übernehmen ausdrücklich keine Haftung für Schäden an Hardware, Tierbesatz,
Wasserschäden oder sonstige Folgeschäden.

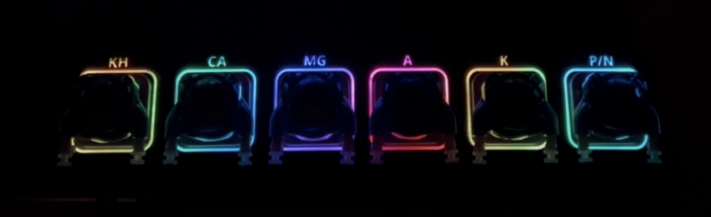

hier bekommt ihr die Möglichkeit meinen entworfenen 6 Doser nach zu bauen.
Der Doser ist mit den Steckern aus der Einkaufsliste entworfen.
Die LED Beleuchtung ist ebenfalls in der Einkaufsliste auf der Website zu finden.
Außerdem braucht ihr die Kamoer Kphm 100 Dosierpumpen.
Zudem braucht ihr noch ein paar M3 Einschmelzmuttern und M3 Schrauben sowie Kabel und Stecker in dem Fall braucht ihr mindestens 2 5er Stecker.
Die Dateien werden AUSSCHLIEßLICH für den DIY Bereich zur PRIVATEN Nutzung freigeben. Ein kommerzielle Nutzung ist untersagt.
Für diejenigen die nicht selber drucken wollen oder können, wird es in kürze ein Angebot geben.
Die Daten sind für euch kostenlos, wem das ganze aber besonders gut gefällt darf natürlich gerne den PayPal.me Link nutzen :)

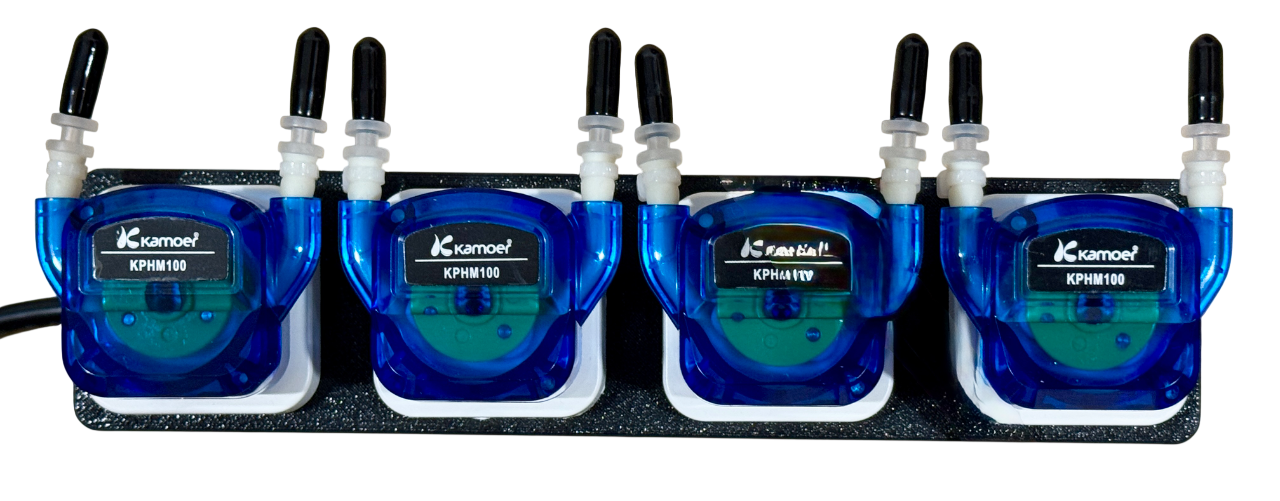

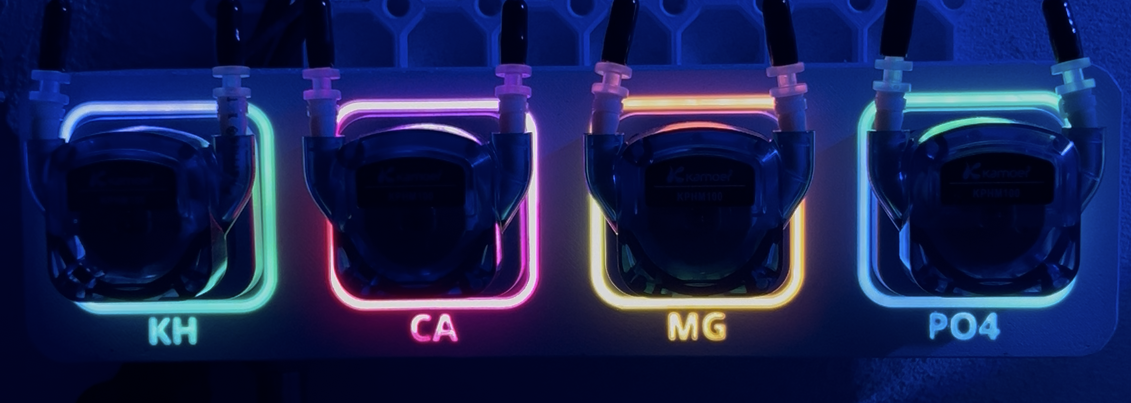

DIY ReefManager Kamoer Dooser 4 Kanal, inklusive optimiertem Druckprofil für ein Gehäuse in das 4× Kamoer KPHM100 Dosierpumpen passen.
Das Gehäuse wurde speziell für die Verbindung mit dem ReefManager entwickelt und eignet sich perfekt für den eigenen 3D-Druck. Alle wichtigen Informationen, Druckeinstellungen sowie die verwendeten Materialien sind übersichtlich direkt bei MakerWorld hinterlegt. Nutzt das Profil gerne, um euch ein passgenaues und hochwertiges Gehäuse selbst zu drucken.
🔧 Kein 3D-Drucker? Kein Problem!
Für alle ohne eigenen Drucker biete ich einen Druckservice inklusive Vormontage an.
Dieser umfasst:
- Einschmelzmuttern
- Schrauben
So erhaltet ihr ein professionell vorbereitetes Gehäuse, das direkt weiterverarbeitet oder verbaut werden kann.
👉 Den Druckservice findet ihr hier:
Folgt!
💬 Fragen oder Austausch?
Ihr findet mich auch in der WhatsApp Community unter dem Namen m!nc3rR33F – schreibt mich dort gerne an.
Viel Spaß beim Drucken und Basteln! 🚀
DIY Reef Manager Kamoer Dooser 4 Kanal,
Gehäuse Für 4× Kamoer KFS HB1B06P Dosierpumpen.
Mein Gehäuse ist mit der Idee entstanden modular zu sein
der Grund Gedanke ist nicht bei jeder Änderung das ganze Gehäuse neu drucken zu müssen sondern nur das jeweils geänderte teil
dazu ist es für jeden Drucker gemacht egal ob klein oder Groß
bei meinem Beitrag seht ihr nicht nur die STL Dateien sondern auch was ihr alles braucht
mit dabei ist alles was ihr bracht
Anschlüsse, schrauben, etc
Ihr findet mich auch in der WhatsApp Community unter dem Namen Patrick – schreibt mich dort gerne an.
- Becher-Mount: Zum direkten Aufstecken auf Dosierbehälter.
- Wall-Mount: Zur einfachen Montage an der Schrankwand.
Wichtig:
Die Motorwelle dieser Billig-Pumpen ist oft zu glatt. Unbedingt mit Schleifpapier anrauen!
- Anzahl Pumpen pro Reihe
- Anzahl Pumpen pro Spalte
- 0-2 PCB's zum einschieben, grösse Konfigurierbar
- Loch für DC Anschluss, grösse und links oder rechts konfigurierbar.
Passend für Kaomer KPHM100
Die Reef Manager Master Version 0.1 ist für den normalen Aufbau ausgelegt und bietet Platz für umfangreiche Erweiterungen rund um das Reef Manager Projekt.
### Features:
* Unterstützung für bis zu 16 Pumpen
* Platz für:
* 1x ESP
* 2x MOSFETs
* Unterstützung für:
* 4 Pumpen
* 3x 8x8 LED-Panels
* zusätzliche LED-Streifen zur Pumpenbeleuchtung
* Separate Anschlüsse für:
* Pumpen 5–8
* Pumpen 9–12
* Pumpen 13–16
* 1x Input-Stecker
* 6 zusätzliche Output-Stecker für zukünftige Erweiterungen
* Anschluss für eine pH-Sonde
Damit ist dies ein wirklicher „Master“, der kaum Wünsche offenlässt und perfekt für größere DIY-Reef-Projekte geeignet ist.
### Benötigtes Zubehör:
* M5 Einschmelzgewinde
* M5x30 Schrauben
* Schwarzes PETG
* Transparentes/durchsichtiges PETG
Das Gehäuse kann selbstverständlich weiter verbessert oder individuell angepasst werden. Vorschläge, Ideen und Feedback sind jederzeit willkommen.
Bitte druckt das Gehäuse nicht kommerziell für andere Personen. Ich würde mich sehr freuen, wenn Interessenten direkt bei mir bestellen und damit das Reef Manager Projekt sowie zukünftige Entwicklungen unterstützen.
Viel Spaß beim Drucken, Teilen und beim Aufbau eures eigenen DIY-Reef-Manager-Projekts! 😊
In dem Zip File ist auch eine Variante dabei mit 2 Kugellagern um die Kraft noch besser aufnehmen zu können.
Halter sind für 12 und 15mm Glas sowohl Pool als auch Steck dabei.

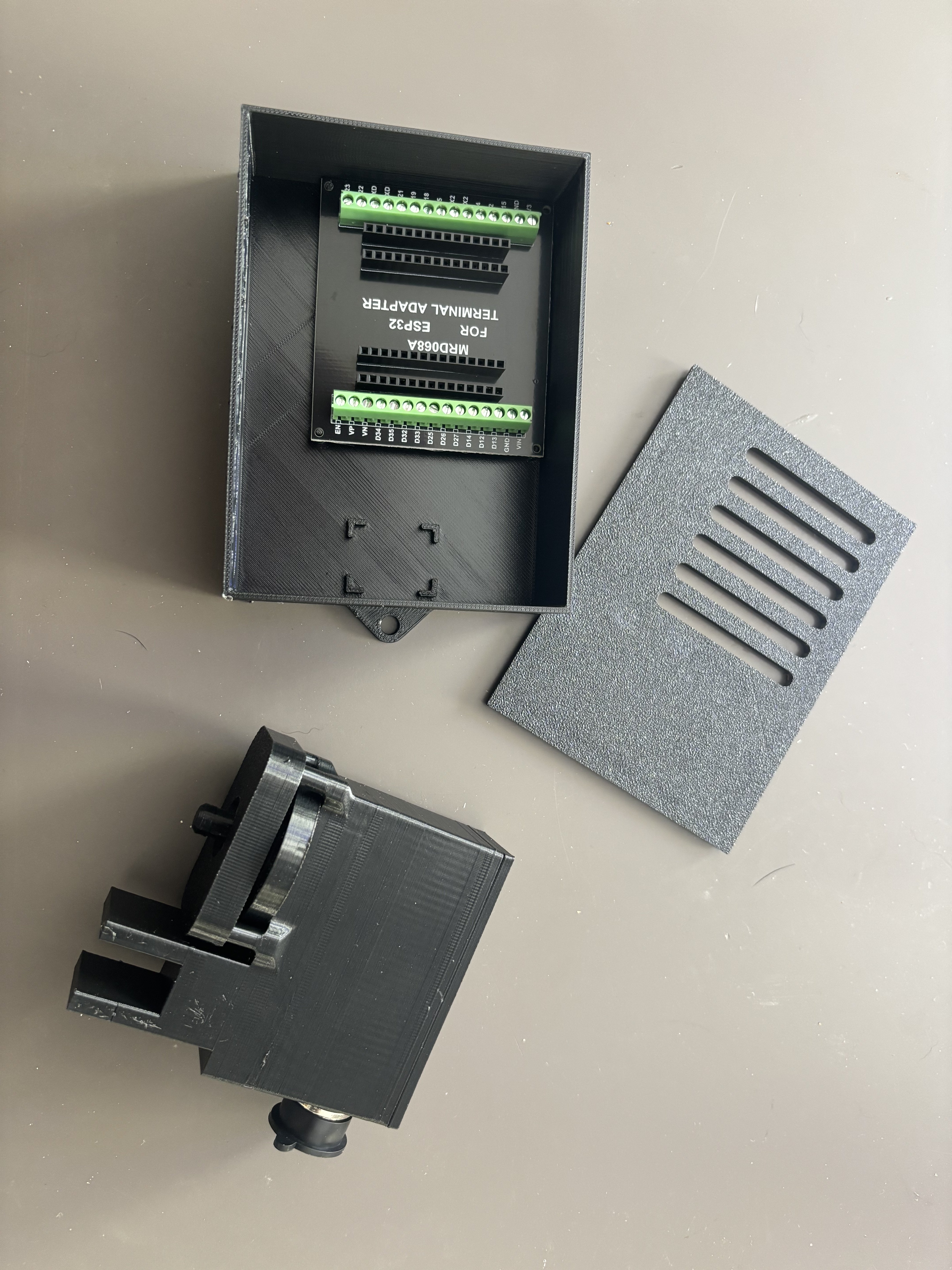

Ausserdem ein kleiner Kasten für 6 Anschlüsse von Dreheinheiten.
Es wird ein Kugellager8x22x7 verwendet.
hier bekommt ihr die Möglichkeit einen meiner entworfenen Doser nach zu bauen.
Der Doser ist mit den Steckern aus der Einkaufsliste entworfen.
Die LED Beleuchtung ist ebenfalls in der Einkaufsliste auf der Website zu finden.
Außerdem braucht ihr die Kamoer Kphm 100 Dosierpumpen.
Zudem braucht ihr noch ein paar M3 Einschmelzmuttern und M3 Schrauben sowie Kabel und Stecker.
Das kleine Loch neben dem GX16 Stecker ist für eine 3,5mm Klinkenanschluss für die LED Beleuchtung vorgesehen.
Die Dateien werden AUSSCHLIEßLICH für den DIY Bereich zur PRIVATEN Nutzung freigeben. Ein kommerzielle Nutzung ist untersagt.
Für diejenigen die nicht selber drucken wollen oder können, wird es in kürze ein Angebot geben
Die Daten sind für euch kostenlos, wem das ganze aber besonders gut gefällt darf natürlich gerne den PayPal.me Link nutzen :)
Motorwelle muss angeraut werden!
Design gesucht! Bitte BOM (Schrauben/Muttern) beifügen.
- 3x Kamoer KPHM100: KH, Ca, Mg.
- 5x Standard: Spurenelemente.
Wer kombiniert beide Welten? Bitte BOM beifügen.
- Wandmontage oder Aufsatz für Behälter.
Funktionale Designs gesucht. Bitte BOM beifügen.
Bitte umsetzen! Bitte BOM beifügen.
Du hast ein Design erstellt? Lade es direkt hoch!
