Dreheinheiten & Strömung
Motorisierte Halterungen für Strömungspumpen (Oszillatoren).
Maximale Anzahl & GPIO Planung
Der FlowManager (ESP32) kann bis zu 16 Kanäle (GPIOs) gleichzeitig steuern. Die maximale Anzahl an Dreheinheiten hängt stark von der Technik ab.
- Motorsteuerung (Pumpe): 1 Kanal (PWM).
- Servo-Achse: 1 GPIO pro Achse (Kein Endstop nötig).
- Stepper-Achse: 3 GPIOs pro Achse (Step + Direction + Endstop).
| Antriebsart | Achsen | Mit Pumpen-Steuerung? | Benötigte GPIOs pro Einheit | Max. Einheiten |
|---|---|---|---|---|
| Servo | 1 (Schwenk) | Nein (nur drehen) | 1 | 16 Stück |
| Servo | 2 (Pan & Tilt) | Ja (Drehen + Pumpe) | 3 (1+1+1) | 5 Stück |
| Stepper | 1 (Schwenk) | Nein | 3 (Step + Dir + Switch) | 5 Stück |
| Stepper | 1 (Schwenk) | Ja | 4 (3 + 1 Pumpe) | 4 Stück |
| Stepper | 2 (Pan & Tilt) | Ja | 7 (3 + 3 + 1 Pumpe) | 2 Stück |
2. Ansteuerung (Dreh-Mechanik)
Empfehlung: Servos sind für Einsteiger deutlich einfacher einzurichten als Stepper-Motoren!
Für große Dreheinheiten (Starke Pumpen)
Savöx Servo (Standard Größe)
Die Referenz für Zuverlässigkeit. Wasserdicht und extrem kräftig.
Die "Brushless"-Variante bietet maximale Lebensdauer für den Dauerbetrieb im Riff.
Für kleine Dreheinheiten (Nano)
Savöx Micro Servo
Perfekt für Nano-Aufbauten. Klein, aber hochwertiges Metallgetriebe.
Hier bitte keine Billig-Servos nutzen, da diese im Dauerbetrieb schnell versagen.
Alternative: Stepper Motoren
Nema Stepper & Treiber
Für sehr präzise, langsame Bewegungen. Erfordert mehr Verkabelung und Treiber-Module.
Verbraucht 2 GPIOs pro Motor!
3. Strömungspumpen
Nano Pumpe (bis 100L)
Kleine, leise Pumpe, die sich gut über ESCs steuern lässt. Ideal für Becken von 40-100L.
* Bei den Links handelt es sich um Affiliate-Links. Durch einen Kauf über diese Links unterstützt du das Projekt ohne Mehrkosten.
REEFMANAGER

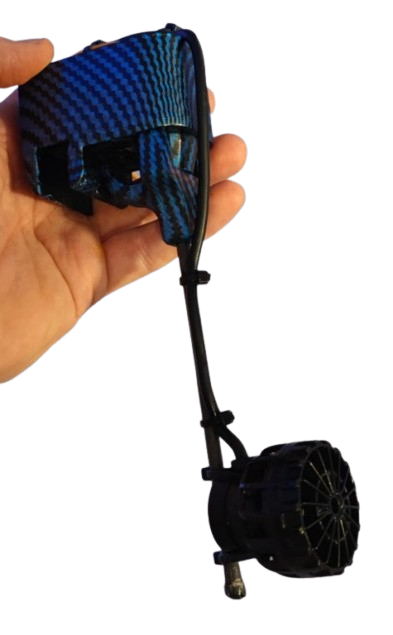

Dreheinheit aus YouTube
Nicht zur kommerziellen Nutzung freigegeben.
Derzeit für 5mm und 12mm Scheibe, für alles andere einfach Abstandshalter...
Ich werde bald eine High End Lösung anbieten, die absolut keine Wünsche offen lässt.
Derzeit für 5mm und 12mm Scheibe, für alles andere einfach Abstandshalter...
Ich werde bald eine High End Lösung anbieten, die absolut keine Wünsche offen lässt.
COMMUNITY

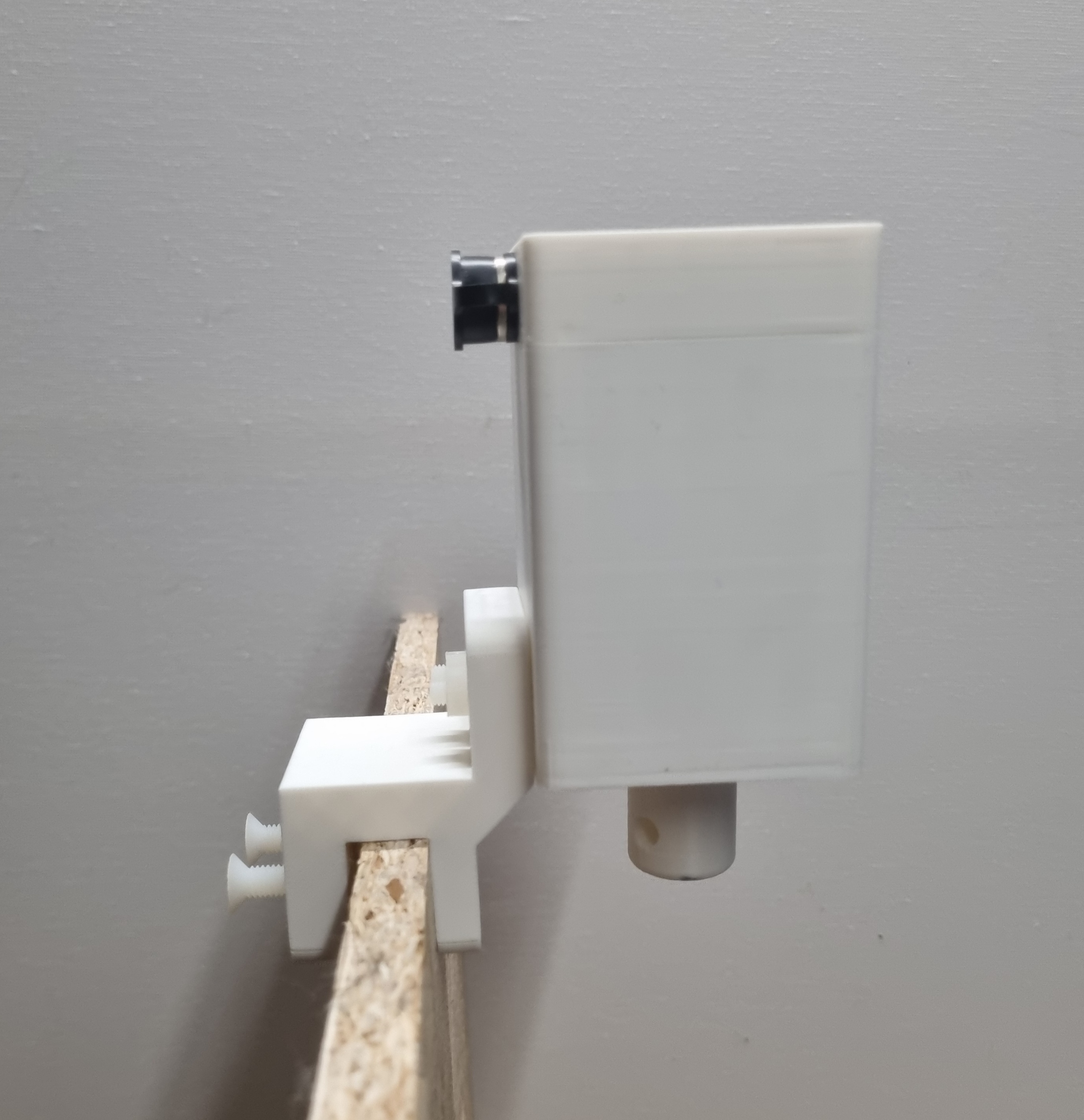

Dreheinheit Stepper G2
Dreheinheit mit Stepper
Geplant sind auch Anleitung und einkaufsliste
so wie Platine
Geplant sind auch Anleitung und einkaufsliste
so wie Platine
COMMUNITY

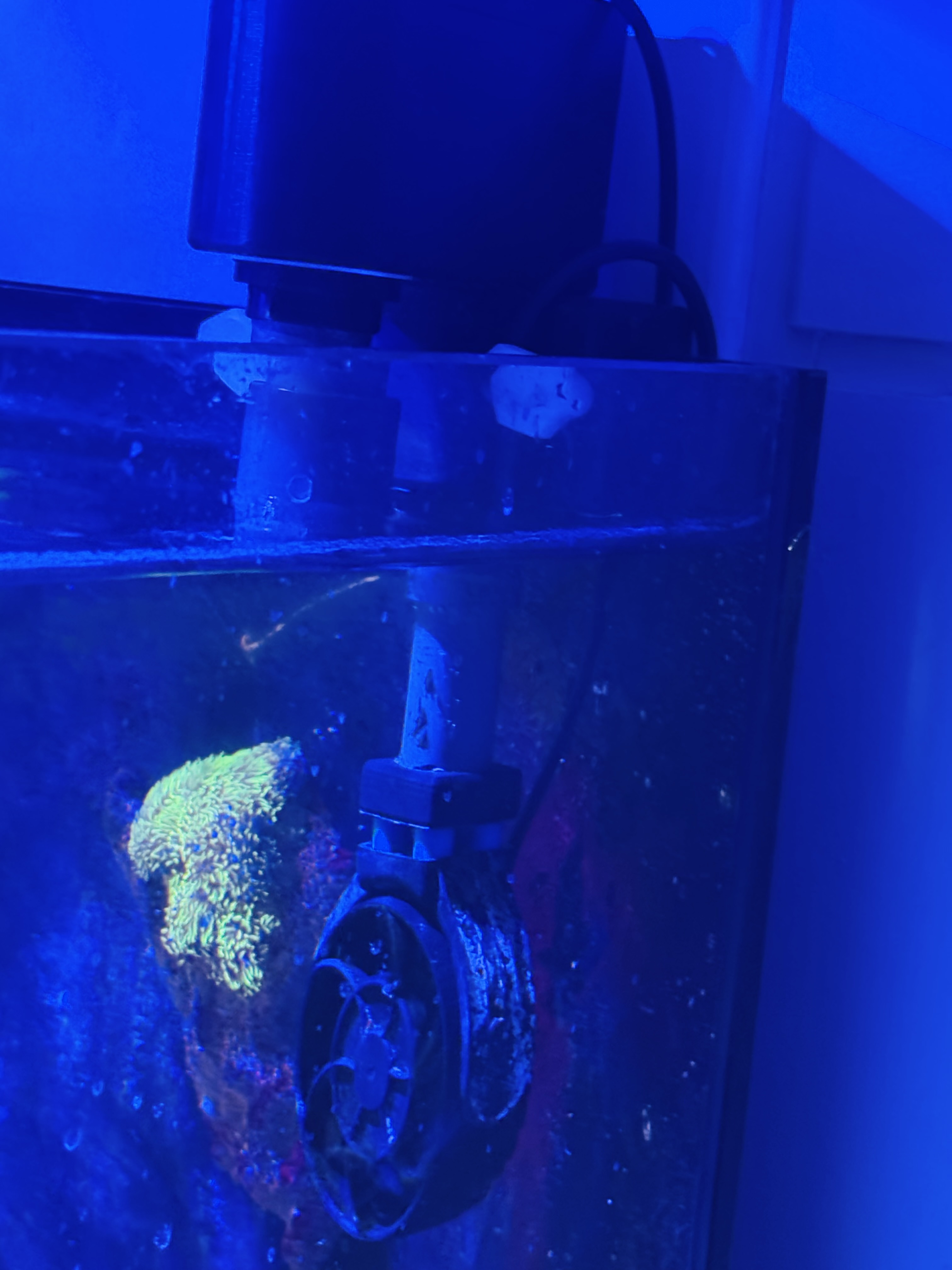

Dreheinheiten für Servos Standard
Alles benötigten STL zum Drucken und Software für einen D1 Mini an Board.
Standardservo 35KG völlig ausreichend für eine zb. 6105 Tunze. Beispielbild zeigt eine slw20 von meinem Sohn in seinem Becken.
Standardservo 35KG völlig ausreichend für eine zb. 6105 Tunze. Beispielbild zeigt eine slw20 von meinem Sohn in seinem Becken.
COMMUNITY

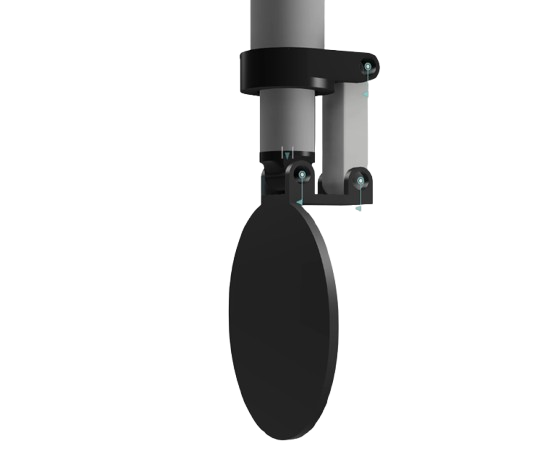

2-Achs Profi-Dreheinheit
High-Tech 2-Achs Dreheinheit.
Diese Dreheinheit befindet sich derzeit in Entwicklung und wird keine Wünsche offenlassen!
Diese Dreheinheit befindet sich derzeit in Entwicklung und wird keine Wünsche offenlassen!
×
Mausrad zum Zoomen • Ziehen zum Bewegen
GESUCHT
Standard Servo-Halterung
Dreheinheit für Servos mit 1 oder 2-Achs Steuerung.
Hast du ein Design? Lade es hoch!
GESUCHT
Stepper Getriebe-Einheit
Gehäuse für Nema-Stepper mit 1 oder 2-Achs Steuerung.
Hast du ein Design? Lade es hoch!
Anleitungen folgen in Kürze. Du hast bereits ein Design gedruckt?
