ReefManager Main Unit (mit und ohne Pumpen)
Das Herzstück deiner Steuerung – Funktional & Stylisch.
Wichtige Sicherheitshinweise
1. Nur zu BildungszweckenDiese Dokumentation und die Dateien dienen ausschließlich Bildungs- und Demonstrationszwecken. Sie stellen keine geprüfte Industriestandard-Lösung dar. Jeder DIY-Aufbau erfolgt auf eigenes Risiko. Abweichende Komponenten, Druck- oder Montagefehler können zusätzlich zu unvorhersehbarem Verhalten führen.
2. Eigene Gefahr & FachkenntnisDer Nachbau und Betrieb erfolgt vollständig auf eigene Gefahr. Arbeiten an elektronischen Schaltungen setzen entsprechende Fachkenntnisse voraus. Jeder Aufbau muss vor der Inbetriebnahme zwingend fachgerecht geprüft und durchgemessen werden.
Wie baut man das?
HIGHLIGHT

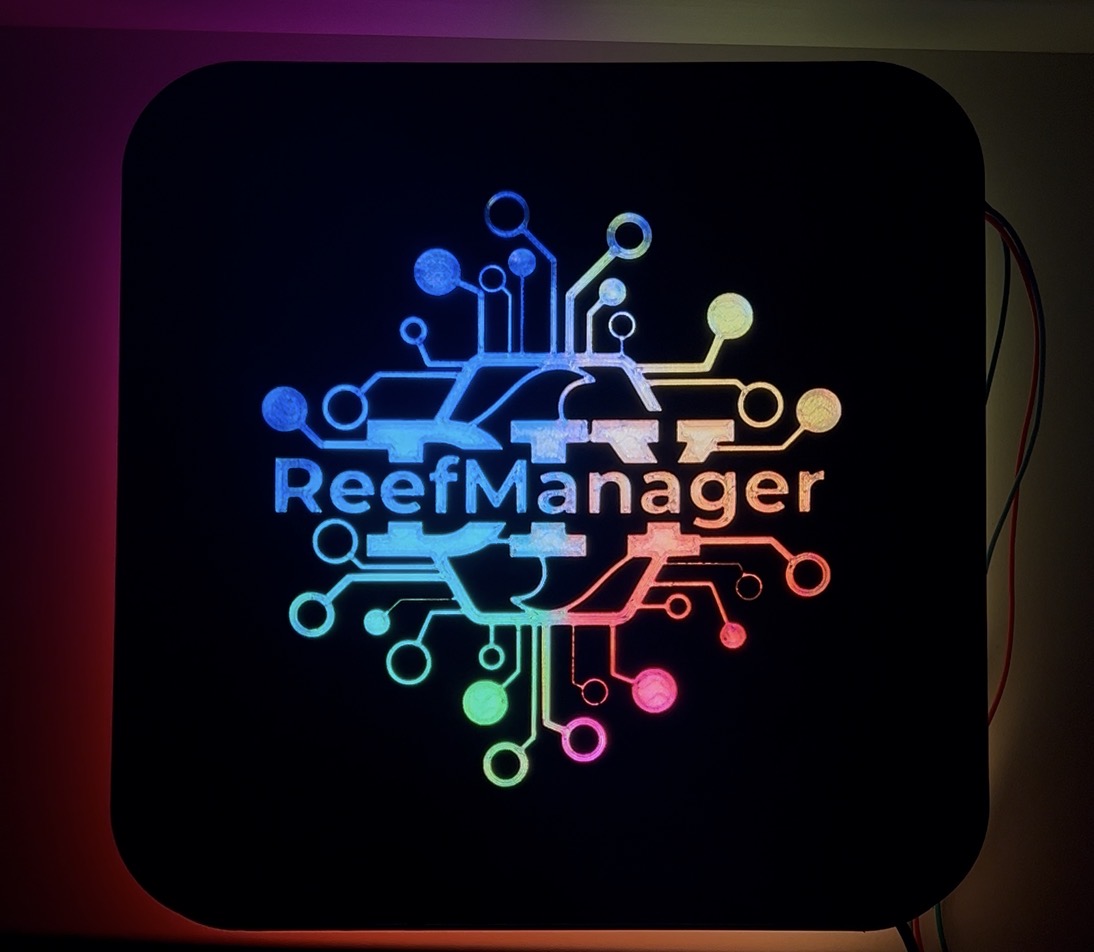

Reefmanager Gehäuse für 2 ESP und 2 Mosfets
Hi Zusammen,
hier bekommt ihr die die Druckdateien für mein " großes Gehäuse" mit Hintergrundbeleuchtung..
Das Gehäuse ist mit den Steckern aus der Einkaufsliste entworfen.
die kleinere Öffnung ist hier in dem Fall für einen 3,5mm Klinkenanschluss vorgesehen, für die Led Verbindung zum Doser oder Temperatursensor.
Die LED Beleuchtung ( Led Streifen und Matrix) ist ebenfalls in der Einkaufsliste auf der Website zu finden.
BITTE UNBEDINGT DIE KLEINEN MATRIX PANEELE NEHMEN, 4 Stück und nicht das große.
Für die die Doch das 160er Matrix Paneel nehmen ist auch eine Halteplatte dabei, allerdings muss dieses dann eingeklebt werden, da es keine Befestigungslöcher in den Paneelen gibt. Ebenfalls ist die Streuplatte angepasst.
Ihr müsst euch natürlich beim drucken für nur eine platte entscheiden.
Hier finden 2 ESP und 2 Mosfet Boards Platz.
ebenfalls 2 DC-DC Konverter.
Für die Matrix Led (4xklein)im Deckel braucht ihr M2 Einschmelzmuttern und Schrauben
Zudem braucht ihr noch ein paar M3 Einschmelzmuttern und M3 Schrauben sowie Kabel und Stecker.
Der Deckel wird einfach aufgesteckt, was bei mir sehr gut hält und man kommt jederzeit im montierten Zustand an das Innenleben.
In kürze wird es noch eine Version geben mit den praktischen Platinen von Vitalij (BADMAN) ist in der Community zu finden.
Die Dateien werden AUSSCHLIEßLICH für den DIY Bereich zur PRIVATEN Nutzung freigeben. Ein kommerzielle Nutzung ist untersagt.
Für diejenigen die nicht selber drucken wollen oder können, wird es in kürze ein Angebot geben.
Die Daten sind für euch kostenlos, wem das ganze aber besonders gut gefällt darf natürlich gerne den PayPal.me Link nutzen :)
hier bekommt ihr die die Druckdateien für mein " großes Gehäuse" mit Hintergrundbeleuchtung..
Das Gehäuse ist mit den Steckern aus der Einkaufsliste entworfen.
die kleinere Öffnung ist hier in dem Fall für einen 3,5mm Klinkenanschluss vorgesehen, für die Led Verbindung zum Doser oder Temperatursensor.
Die LED Beleuchtung ( Led Streifen und Matrix) ist ebenfalls in der Einkaufsliste auf der Website zu finden.
BITTE UNBEDINGT DIE KLEINEN MATRIX PANEELE NEHMEN, 4 Stück und nicht das große.
Für die die Doch das 160er Matrix Paneel nehmen ist auch eine Halteplatte dabei, allerdings muss dieses dann eingeklebt werden, da es keine Befestigungslöcher in den Paneelen gibt. Ebenfalls ist die Streuplatte angepasst.
Ihr müsst euch natürlich beim drucken für nur eine platte entscheiden.
Hier finden 2 ESP und 2 Mosfet Boards Platz.
ebenfalls 2 DC-DC Konverter.
Für die Matrix Led (4xklein)im Deckel braucht ihr M2 Einschmelzmuttern und Schrauben
Zudem braucht ihr noch ein paar M3 Einschmelzmuttern und M3 Schrauben sowie Kabel und Stecker.
Der Deckel wird einfach aufgesteckt, was bei mir sehr gut hält und man kommt jederzeit im montierten Zustand an das Innenleben.
In kürze wird es noch eine Version geben mit den praktischen Platinen von Vitalij (BADMAN) ist in der Community zu finden.
Die Dateien werden AUSSCHLIEßLICH für den DIY Bereich zur PRIVATEN Nutzung freigeben. Ein kommerzielle Nutzung ist untersagt.
Für diejenigen die nicht selber drucken wollen oder können, wird es in kürze ein Angebot geben.
Die Daten sind für euch kostenlos, wem das ganze aber besonders gut gefällt darf natürlich gerne den PayPal.me Link nutzen :)
HIGHLIGHT

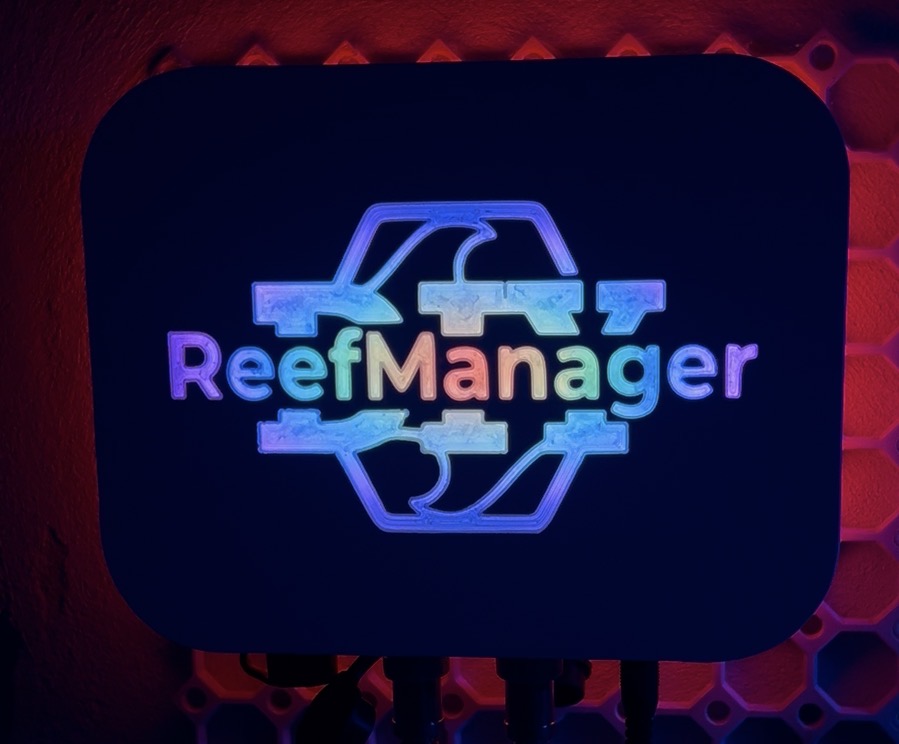

Reefmanager DIY Gehäuse für einen ESP
Hi Zusammen,
hier bekommt ihr die die Druckdateien für mein " kleines Gehäuse" mit Hintergrundbeleuchtung..
Das Gehäuse ist mit den Steckern aus der Einkaufsliste entworfen.
BITTE UNBEDINGT DIE KLEINEN MATRIX PANEELE NEHMEN, 2 Stück und nicht das große.
Die LED Beleuchtung ( Led Streifen und Matrix) ist ebenfalls in der Einkaufsliste auf der Website zu finden.
Für die Matrix Led im Deckel braucht ihr M2 Einschmelzmuttern und Schrauben
Zudem braucht ihr noch ein paar M3 Einschmelzmuttern und M3 Schrauben sowie Kabel und Stecker.
Der Deckel wird einfach aufgesteckt, was bei mir sehr gut hält und man kommt jederzeit im montierten Zustand an das Innenleben.
In kürze wird es noch eine Version geben mit den praktischen Platinen von Vitalij (BADMAN) ist in der Community zu finden.
Die Dateien werden AUSSCHLIEßLICH für den DIY Bereich zur PRIVATEN Nutzung freigeben. Ein kommerzielle Nutzung ist untersagt.
Für diejenigen die nicht selber drucken wollen oder können, wird es in kürze ein Angebot geben.
Die Daten sind für euch kostenlos, wem das ganze aber besonders gut gefällt darf natürlich gerne den PayPal.me Link nutzen :)
hier bekommt ihr die die Druckdateien für mein " kleines Gehäuse" mit Hintergrundbeleuchtung..
Das Gehäuse ist mit den Steckern aus der Einkaufsliste entworfen.
BITTE UNBEDINGT DIE KLEINEN MATRIX PANEELE NEHMEN, 2 Stück und nicht das große.
Die LED Beleuchtung ( Led Streifen und Matrix) ist ebenfalls in der Einkaufsliste auf der Website zu finden.
Für die Matrix Led im Deckel braucht ihr M2 Einschmelzmuttern und Schrauben
Zudem braucht ihr noch ein paar M3 Einschmelzmuttern und M3 Schrauben sowie Kabel und Stecker.
Der Deckel wird einfach aufgesteckt, was bei mir sehr gut hält und man kommt jederzeit im montierten Zustand an das Innenleben.
In kürze wird es noch eine Version geben mit den praktischen Platinen von Vitalij (BADMAN) ist in der Community zu finden.
Die Dateien werden AUSSCHLIEßLICH für den DIY Bereich zur PRIVATEN Nutzung freigeben. Ein kommerzielle Nutzung ist untersagt.
Für diejenigen die nicht selber drucken wollen oder können, wird es in kürze ein Angebot geben.
Die Daten sind für euch kostenlos, wem das ganze aber besonders gut gefällt darf natürlich gerne den PayPal.me Link nutzen :)
HIGHLIGHT

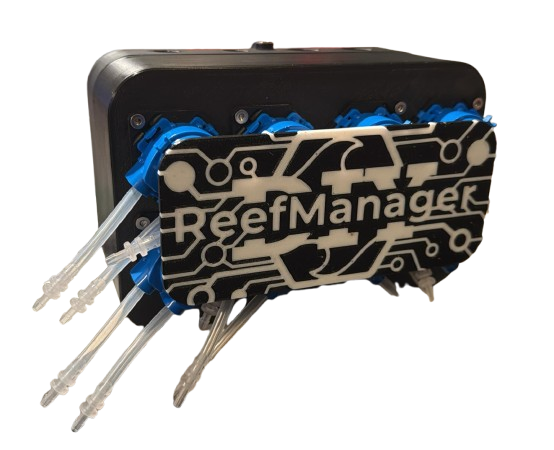

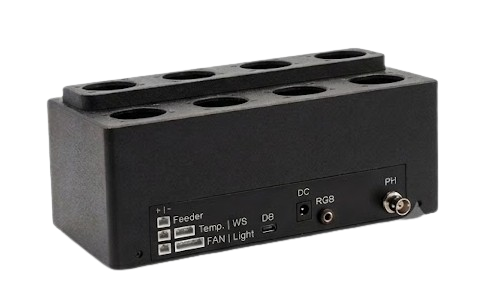

All in One ReefManager
Dieses Gehäuse vereint 8 Dosierköpfe mit der gesamten Steuerungselektronik in einem Gehäuse. Dieser Beitrag wird bald weiter ausgearbeitet.
HIGHLIGHT

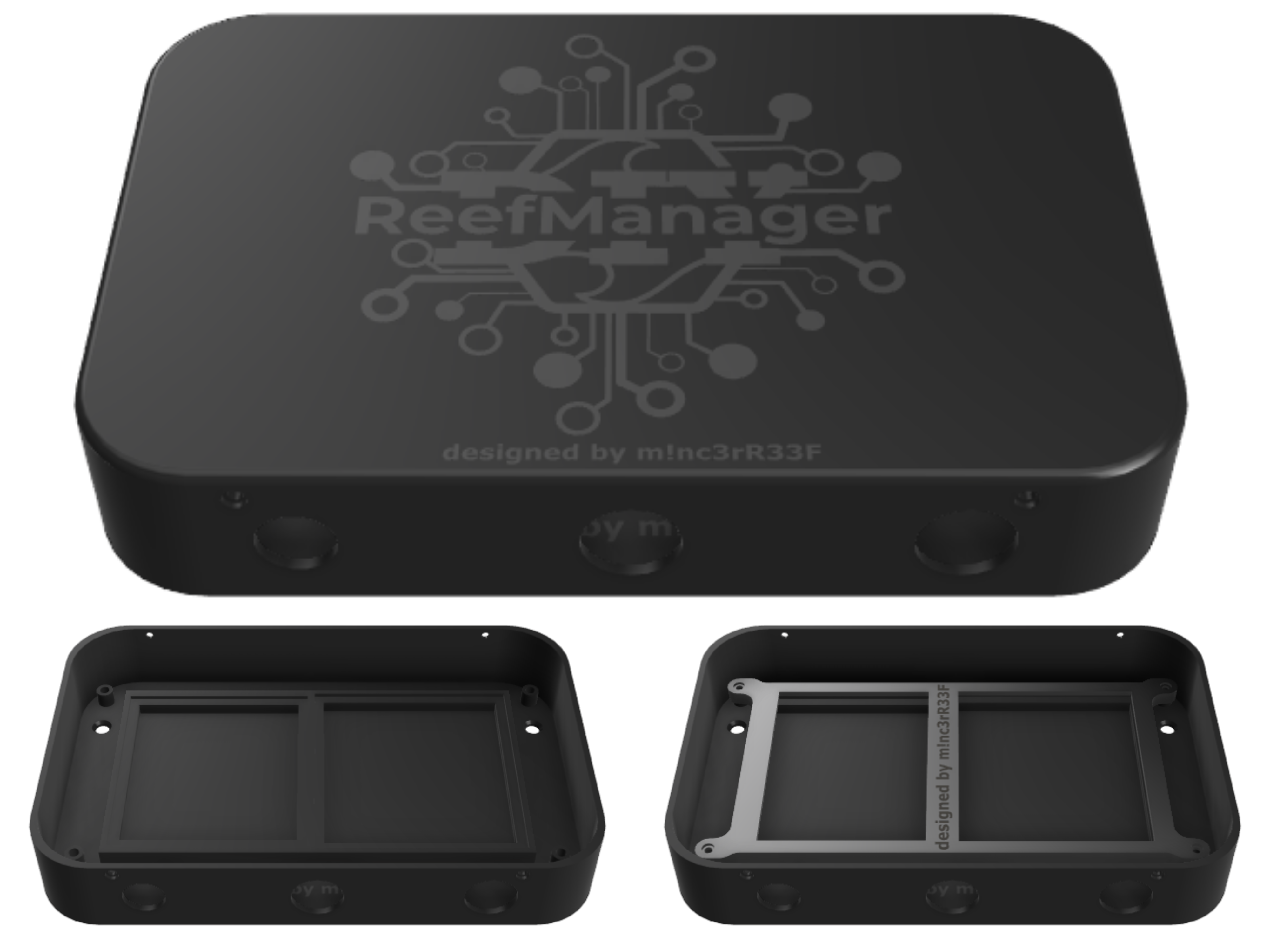

ReefMangager DYI 8 Kanal by m!nc3rR33F
Hallo zusammen 👋
hier findet ihr meinen MakerWorld-Eintrag inklusive optimiertem Druckprofil für das DIY-Gehäuse des ReefManagers.
Das Gehäuse wurde speziell für den ReefManager entwickelt und eignet sich perfekt für den eigenen 3D-Druck. Alle wichtigen Informationen, Druckeinstellungen sowie die verwendeten Materialien sind übersichtlich direkt bei MakerWorld hinterlegt. Nutzt das Profil gerne, um euch ein passgenaues und hochwertiges Gehäuse selbst zu drucken.
💬 Fragen oder Austausch?
Ihr findet mich auch in der WhatsApp Community unter dem Namen m!nc3rR33F – schreibt mich dort gerne an.
Viel Spaß beim Drucken und Basteln! 🚀
hier findet ihr meinen MakerWorld-Eintrag inklusive optimiertem Druckprofil für das DIY-Gehäuse des ReefManagers.
Das Gehäuse wurde speziell für den ReefManager entwickelt und eignet sich perfekt für den eigenen 3D-Druck. Alle wichtigen Informationen, Druckeinstellungen sowie die verwendeten Materialien sind übersichtlich direkt bei MakerWorld hinterlegt. Nutzt das Profil gerne, um euch ein passgenaues und hochwertiges Gehäuse selbst zu drucken.
💬 Fragen oder Austausch?
Ihr findet mich auch in der WhatsApp Community unter dem Namen m!nc3rR33F – schreibt mich dort gerne an.
Viel Spaß beim Drucken und Basteln! 🚀
HIGHLIGHT

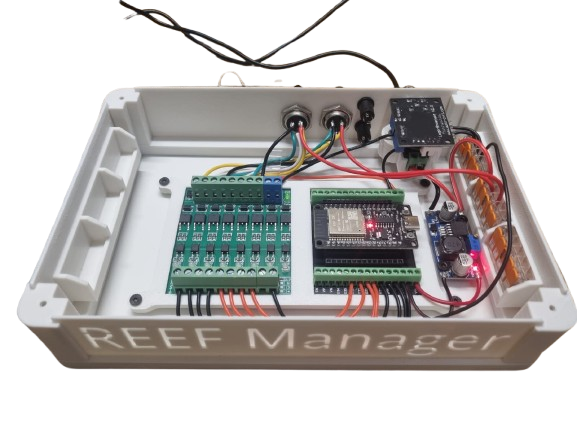

Reef Manager Computer Schnittstelle Beta
Hierbei Handelt es sich um ein Modulares Gehäuse für den Reef Manager genau gesagt um die Schnittstelle
passendes Gehäuse für die pumpen kommt auch noch
Das Gehäuse befindet sich noch in der Entwicklung
Mein Gehäuse ist mit der Idee entstanden modular zu sein
der Grund Gedanke ist nicht bei jeder Änderung das ganze Gehäuse neu drucken zu müssen sondern nur das jeweils geänderte teil
dazu ist es für jeden Drucker gemacht egal ob klein oder Groß
bei meinem Beitrag seht ihr nicht nur die STL Dateien sondern auch was ihr alles braucht
mit dabei ist alles was ihr bracht
Anschlüsse
Ihr findet mich auch in der WhatsApp Community unter dem Namen Patrick – schreibt mich dort gerne an.
passendes Gehäuse für die pumpen kommt auch noch
Das Gehäuse befindet sich noch in der Entwicklung
Mein Gehäuse ist mit der Idee entstanden modular zu sein
der Grund Gedanke ist nicht bei jeder Änderung das ganze Gehäuse neu drucken zu müssen sondern nur das jeweils geänderte teil
dazu ist es für jeden Drucker gemacht egal ob klein oder Groß
bei meinem Beitrag seht ihr nicht nur die STL Dateien sondern auch was ihr alles braucht
mit dabei ist alles was ihr bracht
Anschlüsse
Ihr findet mich auch in der WhatsApp Community unter dem Namen Patrick – schreibt mich dort gerne an.
REEFMANAGER

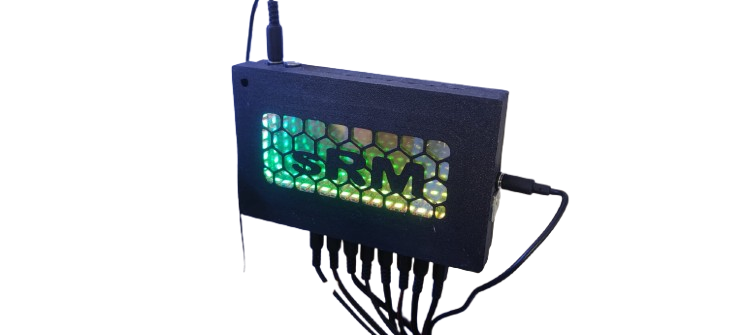

ReefManager Billo Box
Die Quick and Dirty Lösung. Ein sehr einfaches Gehäuse zum Zusammenstecken.
- Extrem dünnwandig und schnell gedruckt
- Rein funktional (nicht hochwertig, aber erfüllt den Zweck)
- Tipp: Vorne Folie hinterkleben und LED-Strip dahinter legen!
- Extrem dünnwandig und schnell gedruckt
- Rein funktional (nicht hochwertig, aber erfüllt den Zweck)
- Tipp: Vorne Folie hinterkleben und LED-Strip dahinter legen!
×
